放电管tvs管区别 放电管和tvs的区别

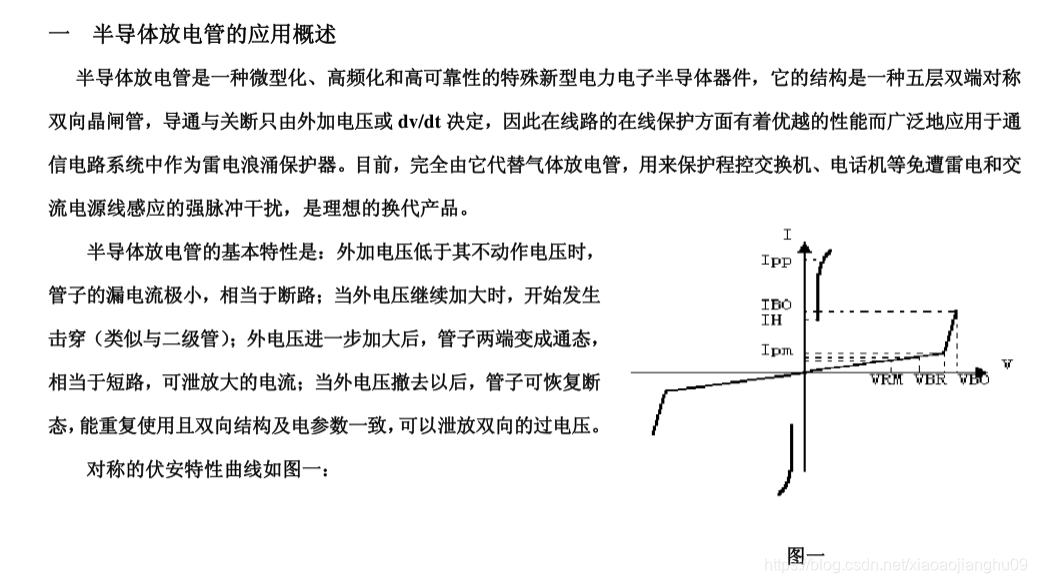

1、压敏电阻的特点 优点通流量大放电管tvs管区别，从几百安培到上百千安培响应速度快放电管tvs管区别，一般为1010 S在工频交流和直流电路中，放电后无续流价格低产品电压电流可选范围大缺点极间电容大，1MHz下的极间电容典型值为几十到几千皮 TVS二极管的特点 优点响应时间快瞬态功率大电容低漏电流低放电管tvs管区别；有以下几种区别1作用不一样 TVS管是瞬态抑制二极管，具有很快的响应能力和强大的浪涌吸收能力，主要用在电源输入端用来吸收浪涌的而ESD是静电放电管，主要用在关键引脚上起到静电保护作用2引脚数不一样 TVS管有两个引脚，是两脚器件而ESD有三个引脚，是三脚器件ESD管两个三极管串起来后放电管tvs管区别；防雷器件中应用最广泛的是陶瓷气体放电管，无论是直流电源的防雷还是各种信号的防雷，陶瓷气体放电管都能起到很好的防护作用其最大的特点是通流量大，级间电容小，绝缘电阻高，击穿电压可选范围大电路保护器件 瞬态抑制器TVS二极管广泛应用于半导体及敏感器件的保护，通常用于二级保护，用在陶瓷气体放电；而与压敏电阻和TVS管不同当半导体管两端的过电压超过其击穿电压时，将把过电压钳位到比击穿电压更低的接近0V的水平上，之后半导体放电管持续这种短路状态，直到流过管子的过电流降到临界值以下后，恢复开路状态半导体放电管在响应时间结电容方面具有与TVS管相同的特点易于制成表贴器件；瞬态电压抑制二极管Transient voltage suppression diode也称为TVS二极管，是一种保护用的电子零件，可以保护电器设备不受导线引入的电压尖峰破坏TVS二极管过电压反应的速度会比其他的过电压保护元件例如压敏电阻或是气体放电管要快但因为实际电路中导线存在电感，因此保护元件需容许较长时间的大电压；在典型应用中，TVS常用于USB485232接口等需要防静电和热插拔端口的电路中例如，USB20接口的防护电路中，TVS管被用来保护电源线和差分信号线，有效防止几千伏的瞬态高压对后级芯片造成损伤半导体放电管TSS是一种高速高可靠的电力电子器件，具有五层双端对称结构设计TSS在电路中作为第二级；两种器件均属于防雷过压保护元件区别主要是响应速度通流容量残压结电容几个方面一般在对质量要求较高的产品中常常采取组合使用的防护方案，如图所示 视不同场合的需要，第一级采用GDT，第二级采用压敏电阻或防护器件TVS，两级间所串联的缓冲电感热敏电阻PTC是用来保证防护电路的动作时序，即；自己理解吧瞬态抑制二极管又叫TVS，就是相当于两个对头接的二极管，平时高阻态，雷电来时瞬间反相击穿，就把雷电弄大地上放电管tvs管区别了他和开关管的区别就是反应快，残留电压小，但是他不如开关管允许通过的雷电电流大放雷管么，没这么说的，一般来说放雷管应该是说的开关放电管。

2、其特点为反应速度快为 ps 级 小体积脉冲功率大 箝位电压低等其 101000μs波脉冲功率从200W ～30KW，脉冲峰值电流从 052A～544A ，击穿电压从68V～550V，便于各种不同电压的电路使用压敏电阻 压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子；它的特点是响应速度特别快为ns级耐浪涌冲击能力较放电管和压敏电阻差，其101000μs波脉冲功率从400W～30KW，脉冲峰值电流从052A～544A击穿电压有从68V～550V的系列值，便于各种不同电压的电路使用2特性TVS管有单向与双向之分，单向TVS管的特性与稳压二极管相似，双向TVS管的；相比之下，玻璃放电管的击穿电压更高，可达5kV，而半导体过压保护器的击穿电压更为精确限压元件类主要包括压敏电阻和TVS管瞬态电压抑制二极管它们具有限压特性，当外加电压小于其导通电压时，具有高内阻，漏电流极小当外加电压大于其导通电压时，内阻迅速减小，能流过大电流，两端电压仅略有上升；TVS管和ESD管的主要区别在于它们的设计目的应用场景以及技术特性首先，TVS管，即瞬态电压抑制管，是一种高效能的保护器件，设计用来在电源端口吸收浪涌，对电路元件进行快速过电压保护它能ldquo吸收rdquo功率高达数千瓦的浪涌信号，具有体积小功率大响应快无噪声价格低等诸多优点因此。

3、气体放电管是一种开关型保护器件，工作原理是气体放电当两极间电压足够大时，极间间隙将放电击穿，由原来的绝缘状态转化为导电状态，类似短路导电状态下两极间维持的电压很低，一般在20～50V，因此可以起到保护后级电路的效果瞬态抑制二极管是一种限压保护器件，是利用器件的非线性特性将过电压钳位到；基本是这样的，但是也有一些差异 1，其他放电管导通瞬间相当于短路状态，不建议直接并在电源两端，而瞬态抑制二极管不存在这个问题 2，气体放电管的容值比较低，瞬态抑制二极管的容值相对高一些，用于信号端的防护的时候用根据传输速率来选型。

4、TVS管和ESD管在多个方面存在显著差异首先，从应用角度看，TVS管，即瞬态电压抑制管，主要用于电源输入端的浪涌吸收，以其高脉冲功率承受能力和快速响应特性著称，能有效保护电子线路中的精密元器件免受浪涌脉冲的损坏而ESD管，即静电放电管，则主要用于高速信号线的保护，通过低电容和快速响应特性，将静。
