lpe与lpp区别 lpe和lpp差别大吗

1、最高主频26GHz小核则是基于Cortex A55定制lpe与lpp区别，名为Kryo 300 Sliver，最高主频17GHzGPU方面，骁龙670集成的是Adreno 615，核心频率在430MHz~650MHz之间，动态最高700MHz。

2、虽然线宽越小通常意味着工艺越先进，但实际评判标准涉及多个维度，如晶体管栅极间距和内部互联最小间距Intel的工艺通常领先对手，而三星和台积电的同代工艺也会有不同阶段和版本，如三星14nm的LPE和LPP三星的14nm LPE版本性能上存在明显不足，而台积电16nm的性能则被宣传为优于三星的14nm LPE，甚至领。

3、三星在工艺节点上习惯性地推出LPE和LPP两个版本，LPE侧重于低功耗，而LPP则用于高性能然而，在5nm节点上，三星并未推出LPP版本的工艺去年采用5nm LPE工艺的骁龙888就面临lpe与lpp区别了功耗问题，这一代的4nm LPE工艺同样未能避免功耗翻车的情况台积电在工艺优化方面则更加注重性能加强，例如从7nm节点开始推出的。

4、三星与台积电在4nm工艺上所面临的挑战，不仅在于晶体管密度的提升，还涉及工艺成本能效和性能的综合优化尽管三星的4LPE相比7LPP在密度上有提升，但与台积电的N4相比，仍存在差距三星的4LPE和N4在定位上的不同，导致了在能效和性能上的差异台积电的N4工艺在性能上相比N5有所提升，且能效表现更好。

5、LPP的意思是Low Power EarlyLPP是LPE的升级版，特点是功耗和封装面积相对成熟了所以说理论上对比，LPP要比LPE好一些三GPU性能 GPU性能实际上和lpe与lpp区别我们电脑上面的显卡有相同的作用，都是用来专门处理图形数据而存在的Adreno630和Adreno540 四基带宽度 基带宽度也就是说传输数据的速度，845处理器。

6、从7420的情况来看，三星的LPE工艺不同批次之间都有可度量的差异，且批次数量有六七种，实在不值得夸耀相比之下台积电对自家的技术相当满意，甚至在内部讨论会上明确表示自家16nm工艺比对手三星“最先进的工艺都强10%”倘若台积电指的是三星尚未规模出货的LPP版本，那就意味着前者的16nm工艺性能要比后者。

7、骁龙710是比较高端的处理器骁龙700处理器在整体架构上继承了很多骁龙845的特性，此外在AI连接拍照以及功耗等方面相较销量660也有着非常明显的提升骁龙710规格，工艺上采用了与骁龙845相同的三星10nmLPP工艺，相较第一代10nmLPE工艺在同等功耗下性能高出10%，或者同等性能下功耗降低15%随着科技的。

8、首先，我们先来看看LPP究竟是什么lpe与lpp区别？迄今为止，三星已经在14nm FinFET工艺上演进了两代工艺分为14nm FinFET LPELow Power Early版本，代表作为三星Exynos 7420Exynos 7422苹果A9等芯片14nm FinFET LPPLow Power Plus版本，Qualcomm骁龙820为该工艺的首发芯片三星官方给出的数据是14nm FinFET LPE工艺相。

9、一般情况面向市场大量出片都是LPE和LPP工艺，基本没见过LPC和LPU，因为制程更新太快，在LPP压的住的情况没有必要上更好的LPC和LPU，因为升级工艺难度和耗资不亚于升级制程骁龙835 10nm LPE三星骁龙845 10nm LPP三星而三星7nm的EUV技术有一些问题，所以目前三星只有8nm LPP工艺 所以855代工厂为。

10、A卡架构与N卡架构不同，流处理器效率不同如RX480 2304个，GTX1070才1920个但两者差距非常大这些只是显卡一部分参数比如核心频率N卡的帕斯卡架构显卡远超A卡制程影响核心频率拉伸，RX580制程从原来14LPE，14LPP提高一些频率可以看出如果老对手intel制程工艺给AMD代工显卡，也许能提高频率后打败。

11、骁龙710评测跑分参数详细介绍如下CPU性能架构设计骁龙710采用八核心设计，具体为2个A75大核和6个A55小核，大核主频最高可达22GHz，小核主频最高可达17GHz制程工艺基于三星10nm LPP工艺制造，相较于第一代10nm LPE工艺，性能有所提升，功耗有所降低跑分表现在Geekbench跑分测试中，骁龙。

12、小核上从A53升级到A55，虽然频率更保守了，但性能还是有了15%的增长GPU方面骁龙845搭载Adreno630，相比上代产品Adreno 540来说性能提升了30%，能耗比提升30%而在制程方面，骁龙845从骁龙835的10nm LPE升级到了第二代10nm LPP，三星全新的10nm工艺“LPP”将会提供比当前已经量产的“LPE”工艺高出10。

13、1 性能方面骁龙 845 的 CPU 性能较 835 提升 10%，四个大核的主频达到 28GHz，单核跑分在 2400 分左右，多核跑分超过 8200 分，得分较骁龙 835 提升了 27%2 制程工艺骁龙 845 为第二代 10nm LPP 工艺，骁龙 835 为第一代 10nm LPE 工艺，845 在性能和功耗上都有改善3。

14、42跑分方面 骁龙710和骁龙855跑分性能对比下面我们来看看骁龙710和骁龙855跑分区别，Geekbench上骁龙710处理器的跑分成绩，单核和多核的分数最高分别为2023和5404另一组Geekbench跑分数据是对骁龙855进行评测，该处理器单骁龙710规格参数简介骁龙710规格，工艺上采用了与骁龙845相同的三星10nm LPP工艺。

15、4 6LPP技术较7LPP技术在晶体管密度上有约10%的提升，同时降低功耗，并保持与7LPP设计的兼容性这一特性使得6LPP能够复用7LPP设计的知识产权IP，从而降低成本5 三星的先进技术路线图包括5LPE4LPE3GAE3GAP等工艺，这些工艺均基于EUV技术5nm和4nm工艺被视为7nm工艺的升级版，而3nm。

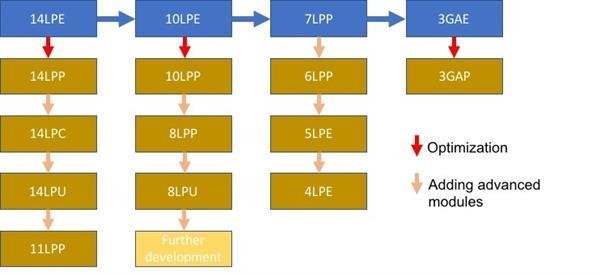

16、Cacdence公司官方博客专栏作家保罗麦克莱伦日前撰文分析了三星的制程工艺，用一张简洁而且清晰的图标汇总了三星目前的制程工艺，如下所示三星目前的工艺实际上分为四大节点，分别是14nm10nm7nm及3nm，每代节点还会有多个衍生版，其中14nm节点有14nm LPE14nm LPP14nm LPC14nm LPU及11nm LPP。
