串口与直连区别 串口线直通和交叉用途

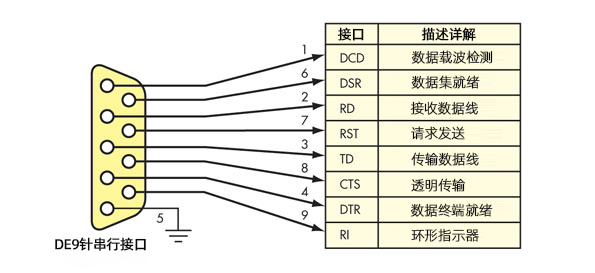

1、RS232串口线直连接法是正常的连接2接2串口与直连区别，3接3即一头的RX与另一头的RX相连串口与直连区别，TX与另一头的TX相连RS232串口线交叉接法是交叉连接2接33接2即一头的RX和另一头的TX相连串口与直连区别，TX与另一头的RX相连；需要注意的是，公头对公头的串口线连接方式与母头对母头的情况类似，只是在应用场合上有所不同公头对公头的串口线主要用于需要中转连接的场合，比如在设备与设备之间需要中继传输时，或是连接多个设备形成网络时这种情况下，同样需要根据设备串口的配置选择合适的线材总的来说，正确选择母头对母头；2RS232串口线直连接法是正常的连接2接2，3接3即一头的RX与另一头的RX相连，TX与另一头的TX相连RS232串口线交叉接法是交叉连接2接3接2即一头的RX和另一头的TX相连，TX与另一头的RX相连3，先连接DB9转RJ49转接头接线，按照下图顺序连接，DB9即为串行通信接口RS232的9针；RS232最远25米RS485422 可以传1200米串口线定义 串口线中直连线和对绞线的区别在于两端管脚连接的方式直连串口线连接x管脚到x管脚比如说，一端的第1个管脚连接的是另一端的第1个管脚对绞线，也叫null modem cable，将传输线和接收线对绞比如说，一端的第4个管脚连到串口与直连区别了另一端的第；在连接RS232串口线时，应根据具体情况选择合适的信号线标准的RS232串口线采用DB9连接器，其引脚排列顺序为面对连接器，大边缘朝上，从左至右的顺序为12345，对应的母头连接器的排列则是从右至左的123452 RS232串口线的直连和交叉连接方法直连接法中，一头设备的2号；交叉的话表示公头对公头或者母头对母头而公对母或母对公就不需要交叉串口与直连区别了交叉就是收发，发收，一样设备用平行就会发发，收收 从外表上看不出来；总的来说，直连线作为一种重要的串口延长线，具有稳定传输操作简便等优点然而，为了充分发挥其性能，使用者需要根据具体需求和环境条件，合理选择线缆长度，并采取适当的防护措施通过以上介绍，相信您对直连线的应用场景和使用方法有了更深入的了解；在连接串口设备时，标准串口的RXD接收和TXD发送接口至关重要如果两个设备都是标准串口，DTE设备与DCE设备间的连接需要遵循规则DCE设备的公接口与DTE设备的公接口相连需要使用交叉串口线，反之，母接口与母接口间则使用直连串口线这对于制板过程中的正确选择至关重要，因为DB9的公接口对应2收。

2、USB转串口的不只是根线，而是一个协议转换器，内部有系统有芯片因此没有直连和交叉之分你将USB接口转换成为一个串口之后，你就可以认为原先没有串口的机器，现在有了一个串行通信口了在这个串口与其它串口之间，该用交叉线的仍用交叉线以前使用直通线的，现在也仍用直通线。

3、rs232的接线方式如下1直连接法RS232串口线直连接法就是正常的连接2接2，3接3即一头的RX与另一头的RX相连，TX与另一头的TX相连5接52交叉接法RS232标准接口又称EIARS232是常用的串行通信接口标准之一，它是由美国电子工业协会联合贝尔系统公司调制解调器厂家及计算机终端；RS232C DB9接口示意图显示了其针脚布局在实际应用中，直连和交叉串口线的使用需遵循特定规则若主控芯片的RXD引脚与主控设备的TXD引脚连接，则应使用交叉串口线反之，使用直连串口线RS232 DB9针公口和母口在应用时需注意，公口为2收3发，母口则为2发3收在制板过程中，要正确选择串口；有区别，市场有卖的；区别如下用rs232串口交叉线直连线用于连接数据通讯设备dcedce是指通信线路中间的设备，数据流透过此设备后继续流向下一个设备属于dce的设备如morden，中继器，集线器等交叉线用于两个数据终端设备dte之间的连接dte是指通信线路终端的设备，数据流到此设备后已到终点，该设备需要进行处。

4、6根据不同需要，RS232串口线接法分为两种直连与交叉7RS232串口线直连接法就是正常的连接2接2，3接3即一头的RX与另一头的RX相连，TX与另一头的TX相连，绿联 RS232串口线为直连接法RS232串口线交叉接法就是交叉连接2接33接2即一头的RX和另一头的TX相连，TX与另一头；计算机的通信接口通常是RS232串口，当需要与光端机连接时，首先需要通过485转换器进行信号转换这种情况下，我们不会使用普通的串口线，而是需要使用485线485线缆由于采用了差分信号传输方式，具有较强的抗干扰能力，适用于长距离传输因此，485线在使用时，其接线方式通常是交叉的，即Rxp与Txn相连。
